最新资讯
织物滚箱式起毛起球测试实验方法
日期：2015-04-28|作者：admin |人气：
一、参照标准：GB/T 4802.3织物起毛起球性能的测定第3部分：起球箱法
（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。
二、试验仪器：
ICI滚箱式起球及耐钩丝测试仪
三、试验原理：
将带有测试样品的载样管放入起球试验箱，启动仪器，样品在箱体内相互翻转摩擦，待协定翻滚次数后，取出样品进行评级。
四、主要仪器与用具：
1、起球箱：立方箱体，箱体内所有内表面衬有厚度为3.2mm的软木，未衬前内壁每边长为235mm。内壁每边。同一水平线两箱体由水平转轴连接。箱体转速为：（60±2）r/min。
2、聚氨酯载样管：每个起球试验箱配有四个。管长（140±1）mm，外径（3.2±0.5）mm，质量（52.25±1）g。
3、缝样机、PVC胶带（19mm宽）、标准样照。
4、评级箱：用白色荧光管或灯泡照明。光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。正常校正视力的眼睛与试样距离应在30cm—50cm。
五、试样的制作：
1、预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。（为了保护起球箱的摩擦面和试样管免受织物上残留润滑剂或整理剂的影响，建议预处理）
2、从织物样品上剪取4个试样，尺寸为125mm*125mm，另剪一块尺寸相同的布样作为评级所需的对比样。2块试样沿纵向正面向内折叠，2块试样沿横向正面向内折叠，在距边12mm除用缝纫机进行缝合。
3、将缝合试样外翻，正面朝外。在试样管两端各剪6mm端口，以去掉缝纫变形。将试样套在聚氨酯载样管上，并用PVC胶带固定（保证聚氨酯两端各有6mm裸露，胶带长度不应超过聚氨酯管周长的1.5倍）。
4、调湿
六、试验步骤：
1、清洁起球箱
2、将4个套好的栽样管放进箱内，牢固地关上箱盖，将计数器拨到所需转动次数。
3、预置转动数。协议次数。无协议情况下，粗纺织物翻转7200转，精仿织物翻转14400转。
4、启动起球箱，试验完毕后，取出试样，出去缝线，进行试样评级。
七、试验结果评级：
评级箱应放在暗室中。

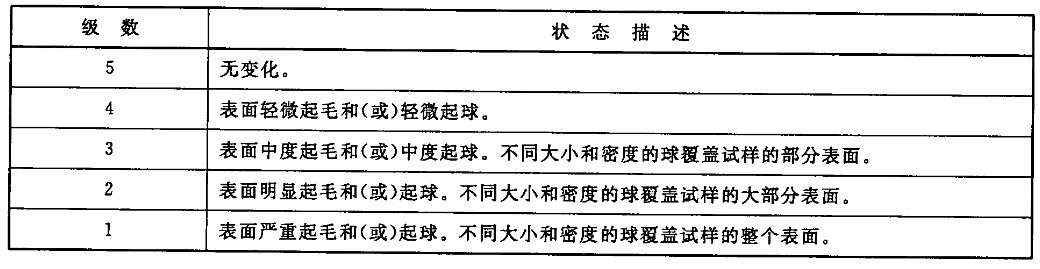

沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。已测试样放左、未测试样放右。评级为主观评定，建议至少2人评级。试样外观及对应级别如下表：
记录每块试样的级数，单个人员评级结果为对所有试样评定级数的均值。样品的试验结果为全部人员评级的平均值，若均值不是整数，修约至近的0.5级，并用“—”表示，如3—4。如果单个测试结果与平均值之差超过半级，则应同时报告每一块试样的级数。
更多关于 滚箱式起毛起球测试仪：http://www.standard-groups.cn/a/zwjfz/
相关新闻
- 24-01-04■雷达液位计的原理
- 24-01-04■音量检测仪的工作原理
- 24-01-04■逻辑分析仪的工作原理
- 24-01-04■氦质谱检漏仪的原理
- 24-01-04■供水变频器的运行原理
- 24-01-02■超声波料位计的原理特点
- 24-01-02■医用培养箱的原理和结构
- 24-01-02■感应电度表的测量原理
