商品名称：成束电线电缆燃烧试验机

　　成束电线电缆燃烧机是严格按照GB/T18380.31-2008，等效采用IEC60332‐3‐10：2000标准生产，用来评价垂直安装的成束电线电缆或光缆在规定的条件下抑制火焰垂直蔓延的的能力，经济适用并大量被电线电缆行业广为使用。

　　实验装置是一个长2500mm，宽3200mm和高4500mm的自立箱体，箱底高出地面。试验箱的周边密封，空气从箱底距前墙150mm处打开一个800mmX400mm的进气口流入箱内。在箱顶部的后面开一个300mm × 1000mm的出气口。试验箱的后墙和两侧采用传热系数约为0.7W∙m-2∙K-1的热绝缘，钢梯与试验箱后墙之间的距离为150mm，钢梯最下面得横档距地面400mm，电缆试样的最低处距地面约100mm。

　　技术性能：

　　一)燃烧室部分：

　　1、外形(总体空间)尺寸：2500mm(长)*3200mm(宽)*4500mm(高)

　　2、材质：传热系数为0.7W∙m-2∙K-1的热绝缘，即包覆65mm厚矿物纤维的不锈钢板

　　3、空气源：控制通过箱体空气的气体流量为(5000±500)L/min，试验过程中能稳定空气流速。试验完毕后强行停止燃烧的喷洒装置

　　4、钢梯类型：宽500mm标准型钢梯 宽800mm宽型钢梯

　　5、排放净化物装置：试验箱有不会改变通过试验箱空气流量的收集和洗涤烟尘装置

　　6、引燃源：包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器。其供火表面应为钻有242个直径为1.32mm孔径的扁平金属板，这些孔的中心距离为3.2mm，分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。另外，在喷火板两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧。

　　a) 每个喷灯配备转子流量计准确控制丙烷和空气流入速率。

　　b) 100kPa和20℃的基准条件下，试验的气流速率：

　　空气(77.7±4.8)L/min 丙烷(13.5±0.5)L/min

　　7、引燃源位置：喷灯水平放置，距电缆试样前表面(75±5)mm，距试验箱底部(600±5)mm，并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的中心，并且距试样下端至少500mm

　　8、观察窗：钢化玻璃观察窗一个，周围用不锈钢包边

　　9、排风系统：螺旋式排风扇2个，密封推拉板为2.0mm为不锈钢

　　10、进风口：1个(ф160mm)

　　11、底部固定架：采用40mm*40mm方通制作

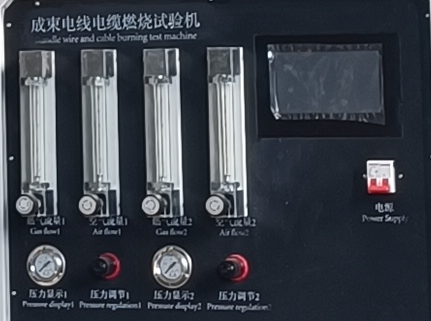

　　二)控制部分：

　　说明：

　　1、空气流量调节：调节试验空气流量，100kPa和20℃的基准条件下，约77.7L/min;

　　2、燃气流量调节：调节试验燃气流量，100kPa和20℃的基准条件下，约13.5L/min;

　　3、空气压力显示：试验空气压力显示;

　　4、燃气压力显示：试验燃气压力显示;

　　5、空气压力调节：调节进气空气压力;

　　6、燃气压力调节：调节进气燃气压力;

　　7、温度显示：试验温度监测显示;

　　8、箱内温度显示：燃烧箱内部温度显示;

　　9、燃烧时间：按标准要求设定好施加于试样的燃烧时间，当仪器启动点火后会立刻开始计时，设定时间到达后，自然跳到续燃时间计时器，续燃计时自动运行;0-99.99S/M/H任意设定;

　　10、续燃时间：当燃烧时间到达后，续燃时间计时开始运行，直到试样火焰自然熄灭，无跌落物或所有物体无明火事，按下“续燃暂停”键，计时器上时间会定格于显示屏上，记录时间记为续燃时间;

　　11、续燃暂停：按下“续燃暂停”，续燃计时器上的计时时间会定格在此时瞬间时间上。

　　12、点火：按标准要求设定好燃烧时间，按下“点火”键，点火器点火，点燃喷灯，火焰施加于试样上开始燃烧;

　　13、停止：按下“停止”键，停止喷灯燃烧火焰，计时器全部复位;

　　14、电源：电源为AC220V 50HZ，把电源线接通电源，打开电源开关，仪器启动;

　　15、循环水泵：按下“循环水泵”键，抽水水泵运转，水塔进行废气过滤处理;

　　16、风机：抽风机运转;

　　17、单、双喷灯：单喷灯和双喷灯切换选择。

　　三)试验部分：

　　1、燃烧试验箱2000mm(长)*1000mm(宽)*4000mm(高)

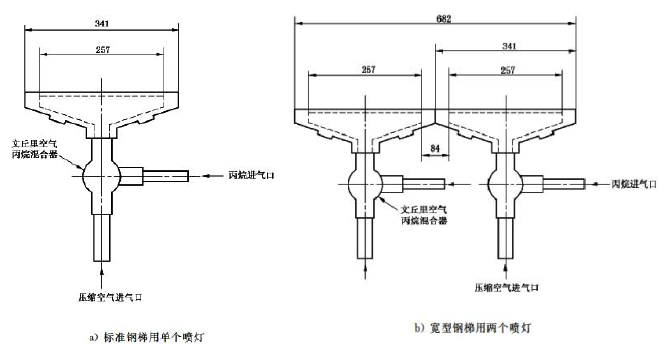

　　2、带型丙烷燃气喷灯2个(如图)

　　3、宽500mm标准型钢梯、宽800mm宽型钢梯

　　4、370W单相水泵1个

　　5、内焰接触点标示尺1个

　　6、纸尺寸示尺1个

　　7、试验长度尺1把

　　8、试验固定架：材质：钢板经细加工后烤漆，为纯黑色
