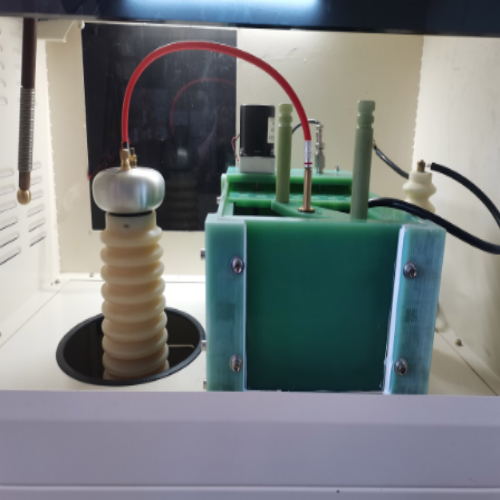

商品名称：高温电压击穿试验仪（油加热）

       应用范围：

　　高温电压击穿试验仪(油加热)主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜合制品、陶瓷和玻璃等介质在高温下的击穿强度和耐电压时间的测试;该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

　   制造和检验标准：

　   1、GB1408.1-2006《绝缘材料电气强度试验方法》

　   2、GB1408.2-2016《绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加要求》

　   3、JJG 795-2016《耐电压测试仪》

　　适用标准：

　   1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

　   2、GB/T3333《电缆纸工频击穿电压试验方法》

　   3、GB12913-2008《电容器纸》

　   4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

　　性能参数：

　　输入电压：AC220V 50Hz

　　输出电压：AC：0～100kV;DC：0～100kV

　　输出功率：10kVA

　　测量范围：AC10～100kV;DC10～100kV

　　测量误差：≤2%

　　升压速率：0.5kV/s～10kV/s

　　耐压时间：0～4H(德标8H或15H)

　　漏电流：1～30mA可由计算机软件自由进行设定

　　电源：交流220V±10%的单相交流电压和50Hz±1%的频率

　　试验环境：温度：15～30℃，相对湿度：0～85%能够稳定运行

　　试验温度：室温～300℃ |

　　试验介质：空气和苯甲基硅油

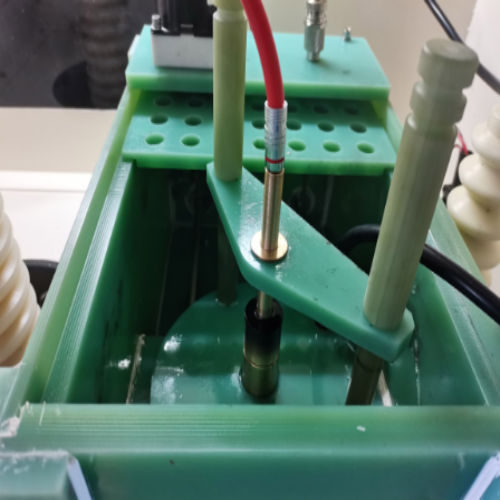

　　加热箱尺寸：空气：900mm*900mm*900mm;油：200mm*200mm*150mm

　功能特点：

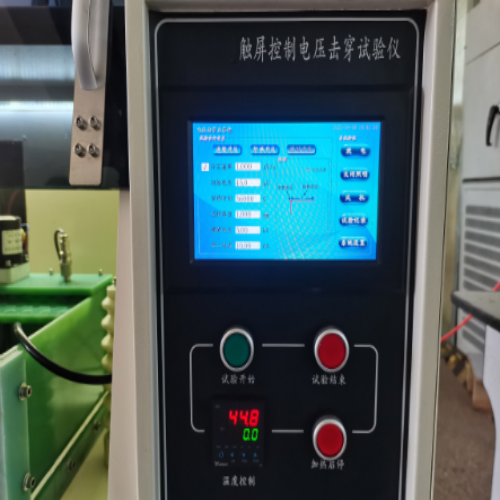

　1.由设备本身触摸屏及控制面板进行操作控制，如不需要进行曲线分析，可不配备计算机。

　2.如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。

　3.设备具有试验参数记忆功能，相同试验条件不需要每次设置，且断电仍会记忆最后一次试验设置参数。

　4.试验界面简单明了，且配有示意曲线说明，参数不同，曲线走势不同，方便理解。

　5.控制面板简洁，功能标注明确，操作简单。

　6.可记录并同时显示10次试验记录，方便试验数据的对比分析。且可以随时舍弃不理想的任意一组数据。

　7.增加了U盘下载功能，可以将设备中的试验记录直接下载到U盘中。

　8.如配备计算机，可生成详细的试验报告单，包括每一组具体信息，多组综合信息，及曲线。

　9.设备试验界面采用仪表盘及数字同时且实时显示的方式，更方便试验过程的观看。

　10.设备具有安全警告提示，在未关闭试验箱门时试验无法开始，且会在（即：高压变压器无输出）时会弹出警告，且试验过程中如果开门，试验会自动结束。

　11.采用蓝牙数据传输，解决由于有隔离墙阻挡穿墙过线的麻烦和远距离操作安全可靠；

　设备配有三色报警灯，绿灯亮时表示箱门关闭良好可以开始试验，黄灯亮时表示试验箱门打开，此时可进行试样更换。红灯亮时表示高压大于0.5KV，此时不要开箱门。直流试验结束放电过程警报灯会闪烁且报警。（总结：绿灯箱门关闭良好，黄灯开门小心操作，红灯有高压）

　计算机系统及软件包：

　试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统。本仪器采用单片机和计算机独立或分机控制，通过人机对话方式，完成对绝缘介质的工频电压击穿，工频耐压试验。

　1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

　2、可对试验数据进行编辑修改，灵活适用；

　3、试验条件及测试结果等数据可自动存储；

　4、试验报告格式灵活可变，适用于不同用户的不同需求；

　5、可对一组试验中曲线数据的有效与否进行人为选定；

　6、试验结果数据可导入EXECL,WORD文档编辑；

　7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置后别人无法进入程序；

　8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

　9、仪器运行的持久性:仪器可连续运行使用，不需为保护仪器而定期停机。

　高压击穿设备安全说明：

　1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

　2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

　3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。

　4、电路设有多项保护措施：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

　5、四级高压安全断电控制：

　①总电源开关

　②漏电保护开关

　③调压器复位开关

　④试验箱门安全开关

　⑤声光警报提示
